Creazione variabili

Dal menu a tendina selezionate Siemens per aprire il menu e selezionare Tag_Config di configurazione delle variabili.

d

In questa pagina iniziamo a configurare le variabili che vogliamo leggere dal PLC.

Aggiungere variabili

Per aggiungere una variabile clicca sul pulsante Add Tag.

AddVariable

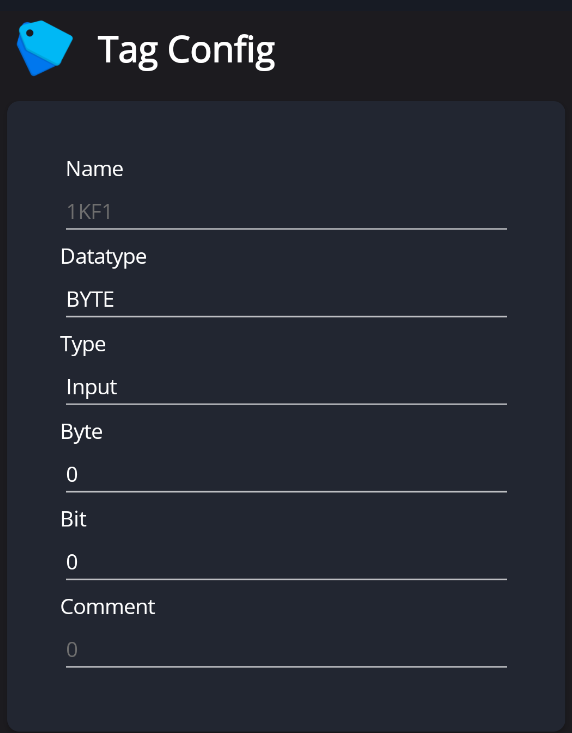

In questa pagina si configura sia dove verrà letta la variable e il tipo di formato di visualizzazione.

AddVariablePage

  • Name = Nome variabile.
  • Datatype = Tipo di formato per visualizzare la variabile.
  • Type = Il tipo di variabile:
    • Digital Input
    • Analogic Input
    • Digital Output
    • Analogic Output
  • Byte = Byte della variabile che vogliamo andare a leggere.
  • Bit = Bit della variabile che vogliamo andare a leggere, non caso si scelta Analogic questa selezione viene ignorata.


Cliccando su Add si aggingeremo la variabile alla lista.

VariableBox

Nel riassuntivo che ci appare possiamo vedere i dati della variabile che abbiamo creato, con le relative opzione per modificarlo o cancellarlo.

= Modifica variabile.

= Cancella variabile.

Importare le variabili

Oltre ad aggiungere le variabili manualmente e possibile importare una lista in excel oppure esportarla direttamente dal TiaPortal.

Name Path Data Type Logical Address Comment
134BL1 I/O Storage Bool %I20.0 DARK Tank A1 Max level
135BL1 I/O Storage Bool %I21.0 Compound DARK Tank B1 Max level

le variabili devono essere di tipo primitive non è presente il supporto di Datatype, nel caso siano presenti verrano ignorate e non inserite nella lista.

d

Import - Permette di importare la lista della variabili esporte dal PLC o tramite excel.
